Un univers
par node
Votre installation dépasse 512 canaux, ou vos projecteurs sont répartis à deux endroits de la salle ? Branchez un node Art-Net par univers et dites à MyStrow lequel reçoit quoi. Jusqu'à quatre univers, sans console.
Un univers = 512 canaux = un câble DMX
Un univers DMX transporte 512 canaux. Une lyre en mode 16 canaux en consomme seize, une barre LED pixel peut en prendre plus de cent : on arrive vite au bout. La solution est d'ajouter un deuxième univers, c'est-à-dire une deuxième ligne DMX avec ses propres 512 canaux.
MyStrow gère quatre univers. Avec un node Art-Net à quatre sorties, chaque sortie porte déjà un univers. Mais beaucoup de nodes compacts — comme les Art-Net POE 1 univers d'Electroconcept — n'en ont qu'une. Dans ce cas, on met un node par univers, tous sur le même réseau, et MyStrow envoie à chacun le sien.
Disponible à partir de MyStrow 3.2.2. Les versions précédentes envoyaient les quatre univers vers un seul boîtier : le second node restait muet.
Ce qu'il vous faut
- Un node Art-Net par univers — en RJ45 ou en POE.
- Un switch réseau entre le PC et les nodes. Pour des nodes POE, un switch POE les alimente par le câble réseau.
- L'utilitaire du fabricant pour régler l'adresse IP et l'univers de chaque node (DMX TOOLS chez Electroconcept).
- Un câble réseau par node, plus un pour le PC.
Quatre étapes
Donnez à chaque node sa propre adresse IP
Les nodes d'un même modèle sortent d'usine avec la même adresse : à deux sur le réseau, ils se gênent. Avec l'utilitaire du fabricant, réglez-les par exemple en 2.0.0.15, 2.0.0.16, 2.0.0.17… Faites-le un boîtier à la fois, seul branché.
Réglez l'univers de chaque node
Le premier node sur l'univers Art-Net 0, le deuxième sur l'univers 1, et ainsi de suite. C'est ce numéro que MyStrow affiche dans la colonne « Art-Net » du tableau. Certains utilitaires comptent à partir de 1 : si un node reste muet, c'est la première chose à vérifier.
Associez chaque ligne à son node

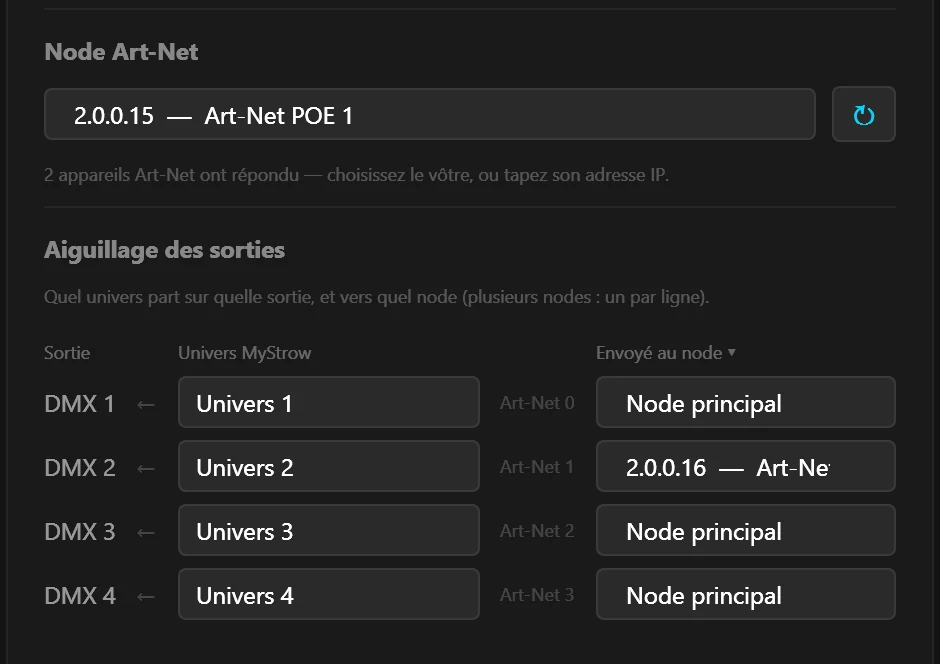

Dans MyStrow, ouvrez Connexion ▸ Sortie DMX, onglet Sortie Node, et cliquez sur ↻ pour trouver les nodes. Choisissez le premier comme node principal. Dans le tableau « Aiguillage des sorties », colonne Envoyé au node, choisissez le deuxième node sur la ligne DMX 2, le troisième sur la ligne DMX 3… puis cliquez sur Connecter.
Patchez vos projecteurs dans le bon univers
Dans le patch, les projecteurs câblés sur le premier node vont en Univers 1, ceux du deuxième en Univers 2. Les adresses DMX repartent de 1 dans chaque univers.
Quatre nodes, quatre univers
| Ligne | Univers MyStrow | Univers Art-Net | Node | Adresse IP |
|---|---|---|---|---|
| DMX 1 | Univers 1 | 0 | Node 1 | 2.0.0.15 |
| DMX 2 | Univers 2 | 1 | Node 2 | 2.0.0.16 |
| DMX 3 | Univers 3 | 2 | Node 3 | 2.0.0.17 |
| DMX 4 | Univers 4 | 3 | Node 4 | 2.0.0.18 |
Une ligne peut aussi envoyer le même univers qu'une autre : c'est le mode miroir, pratique pour doubler une ligne DMX à l'autre bout de la salle sans splitter.
Ce qui ne marche pas
| Matériel | Plusieurs univers ? | Pourquoi |
|---|---|---|
| Nodes Art-Net RJ45 ou POE | ✅ Jusqu'à 4 | Chacun a son adresse sur le réseau : MyStrow envoie à chaque node son univers. |
| Node Art-Net à 2 ou 4 sorties | ✅ Jusqu'à 4 | Un seul boîtier suffit : chaque sortie porte déjà un univers. |
| Interfaces USB-DMX (Open DMX, Enttec, MS-DMX…) | ❌ Un seul | MyStrow pilote un seul port USB à la fois. Brancher quatre interfaces ne donne pas quatre univers. |
| Plusieurs USB NODE Electroconcept | ⚠️ Déconseillé | Chaque boîtier crée sa propre carte réseau, tous à la même adresse d'usine : le PC ne sait plus à qui parler. |
Si un node reste muet
- Le deuxième node ne s'allume pas : vérifiez que son univers correspond au numéro « Art-Net » de sa ligne. Si l'utilitaire compte à partir de 1, essayez le numéro suivant.
- Un seul node répond à la recherche : les deux ont probablement la même adresse IP. Changez-en une, boîtier seul branché.
- Les projecteurs du node 2 réagissent aux réglages du node 1 : ils sont patchés dans le mauvais univers. Ouvrez le patch et passez-les en Univers 2.
- Aucun node ne répond : la carte réseau du PC doit être sur le réseau 2.x.x.x. Le guide de configuration du node détaille ce réglage.
Plus de canaux, sans console
Téléchargez MyStrow, branchez vos nodes sur un switch et répartissez vos projecteurs sur quatre univers.
