Un universo
por nodo
¿Su instalación supera los 512 canales, o sus equipos están repartidos en dos zonas de la sala? Conecte un nodo Art-Net por universo e indique a MyStrow cuál recibe qué. Hasta cuatro universos, sin consola.
Un universo = 512 canales = un cable DMX
Un universo DMX transporta 512 canales. Una cabeza móvil en modo 16 canales usa dieciséis, una barra LED píxel puede ocupar más de cien: se llega rápido al límite. La solución es añadir un segundo universo, es decir, una segunda línea DMX con sus propios 512 canales.
MyStrow gestiona cuatro universos. Con un nodo Art-Net de cuatro salidas, cada salida ya lleva un universo. Pero muchos nodos compactos — como los Art-Net POE de un universo de Electroconcept — solo tienen una. En ese caso se usa un nodo por universo, todos en la misma red, y MyStrow envía a cada uno el suyo.
Disponible a partir de MyStrow 3.2.2. Las versiones anteriores enviaban los cuatro universos a un solo equipo: el segundo nodo quedaba mudo.
Lo que necesita
- Un nodo Art-Net por universo — en RJ45 o POE.
- Un switch de red entre el PC y los nodos. Para nodos POE, un switch POE los alimenta por el cable de red.
- La utilidad del fabricante para ajustar la dirección IP y el universo de cada nodo (DMX TOOLS en Electroconcept).
- Un cable de red por nodo, más uno para el PC.
Cuatro pasos
Dé a cada nodo su propia dirección IP
Los nodos de un mismo modelo salen de fábrica con la misma dirección: dos en la misma red se estorban. Con la utilidad del fabricante, configúrelos por ejemplo en 2.0.0.15, 2.0.0.16, 2.0.0.17… Hágalo de uno en uno, con solo ese equipo conectado.
Ajuste el universo de cada nodo
El primer nodo en el universo Art-Net 0, el segundo en el universo 1, y así sucesivamente. Es el número que MyStrow muestra en la columna «Art-Net» de la tabla. Algunas utilidades cuentan desde 1: si un nodo queda mudo, es lo primero que hay que comprobar.
Asocie cada línea a su nodo

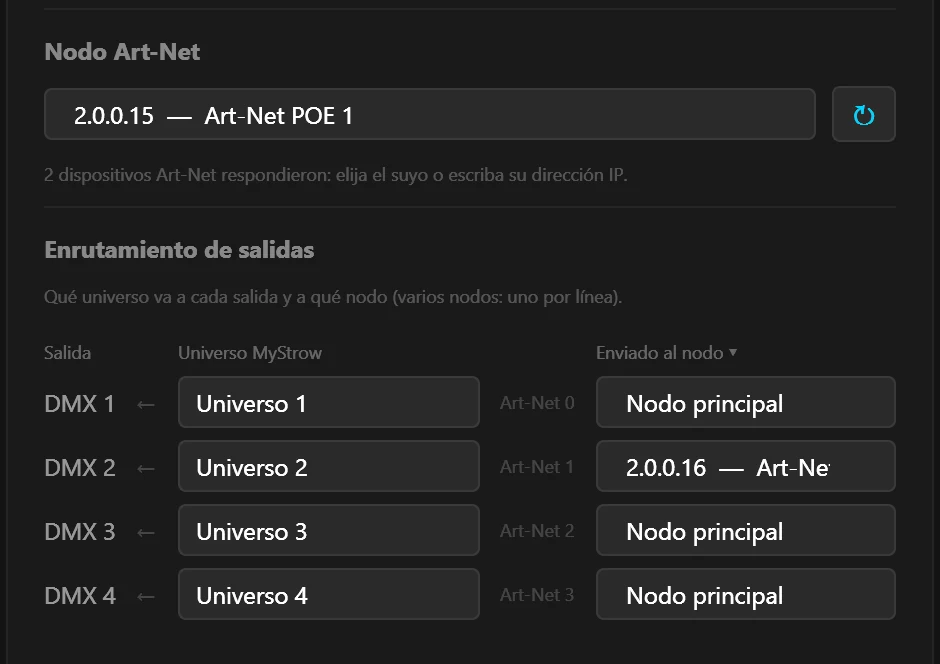

En MyStrow, abra Conexión ▸ Salida DMX, pestaña Salida Node, y pulse ↻ para buscar los nodos. Elija el primero como nodo principal. En la tabla «Enrutamiento de salidas», columna Enviado al nodo, elija el segundo nodo en la línea DMX 2, el tercero en la línea DMX 3… y pulse Conectar.
Haga el patch de sus equipos en el universo correcto
En el patch, los equipos cableados al primer nodo van en el Universo 1, los del segundo en el Universo 2. Las direcciones DMX vuelven a empezar en 1 en cada universo.
Cuatro nodos, cuatro universos
| Línea | Universo MyStrow | Universo Art-Net | Nodo | Dirección IP |
|---|---|---|---|---|
| DMX 1 | Universo 1 | 0 | Nodo 1 | 2.0.0.15 |
| DMX 2 | Universo 2 | 1 | Nodo 2 | 2.0.0.16 |
| DMX 3 | Universo 3 | 2 | Nodo 3 | 2.0.0.17 |
| DMX 4 | Universo 4 | 3 | Nodo 4 | 2.0.0.18 |
Una línea también puede enviar el mismo universo que otra: es el modo espejo, práctico para duplicar una línea DMX al otro lado de la sala sin splitter.
Lo que no funciona
| Material | ¿Varios universos? | Por qué |
|---|---|---|
| Nodos Art-Net RJ45 o POE | ✅ Hasta 4 | Cada uno tiene su dirección en la red: MyStrow envía a cada nodo su universo. |
| Nodo Art-Net de 2 o 4 salidas | ✅ Hasta 4 | Basta un solo equipo: cada salida ya lleva un universo. |
| Interfaces USB-DMX (Open DMX, Enttec, MS-DMX…) | ❌ Solo uno | MyStrow controla un solo puerto USB a la vez. Conectar cuatro interfaces no da cuatro universos. |
| Varios USB NODE de Electroconcept | ⚠️ Desaconsejado | Cada equipo crea su propia tarjeta de red, todos con la misma dirección de fábrica: el PC ya no sabe a quién hablar. |
Si un nodo queda mudo
- El segundo nodo no se enciende: compruebe que su universo corresponde al número «Art-Net» de su línea. Si la utilidad cuenta desde 1, pruebe el número siguiente.
- Solo un nodo responde a la búsqueda: probablemente ambos tienen la misma dirección IP. Cambie una, con solo ese equipo conectado.
- Los equipos del nodo 2 reaccionan a los ajustes del nodo 1: están en el universo equivocado. Abra el patch y páselos al Universo 2.
- Ningún nodo responde: la tarjeta de red del PC debe estar en la red 2.x.x.x. La guía de configuración del nodo explica este ajuste.
